Principali caratteristiche tecniche
| |
PDS-5022T |
| Schermo |
Display 8" LCD Colore TFT,
Risoluzione 640x480 |
| Larghezza di banda |
25 MHz |
| Canali |
2 + Trigger esterno |
| Modo di acquisizione |
Sample, Peak Detection, Average
4-16-64-128 |
| Campionamento real-time |
100 MS/s |
| Interpolazione |
(sinx) / x |
| Profondità di memoria |
6 K punti per ogni canale |
| Trigger esterno |
Sì |
| Tipo di Trigger |
Auto, Normal, Single shot, Edge,
Video |
| Accoppiamento Trigger |
AC, DC, HF, LF |
| Pre / Post Trigger |
Sì |
| Auto calibrazione |
Sì |
| Funzione Zoom |
Sì |
| Funzione Autoset |
Sì |
| Save/Recall Segnali |
Salvataggio di 4 forme d'onda e
richiamo per comparazione segnali |
| Deflessione Verticale |
da 5 mV a 5 V/div |
| Precisione |
± 5% |
| Risoluzione verticale |
8-bits |
| Max Tensione Ingresso |
300 V (DC+ AC picco),
CAT II |
| Accoppiamento d'ingresso |
AC, DC |
| Impedenza d'ingresso |
1 MOhm con 20 pF |
| Rise Time |
14 ns |
| Deflessione Orizzontale |
5 ns to 100 s/div |
| Precisione Base Tempi |
100ppm |
| Misure con i cursori |
delta V, delta T |
| Misure automatiche (20) |
Vpp, Vmax, Vmin, Vtop, Vbase,
Vamp, Vrms, Vavg, Vover, Vpre,
Freq, Period, Rise, Fall, +Width, -Width, +Duty, -Duty, DelayA, DelayB |
| Funzioni matematiche |
Somma o differenza di CH1 e CH2
con possibilita' d'inversione e X/Y |
| Dimensioni |
350 x 157 x 120 (mm) |
| Peso |
1 Kg |
| Alimentazione |
100/240V ±10%, 50÷60Hz |
| Interfacce |
USB con software di acquisizione
in dotazione |
Accessori
|

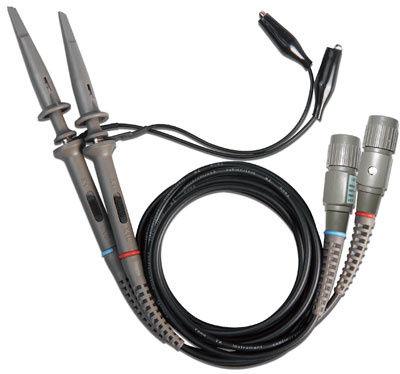

Sonde per oscilloscopio |

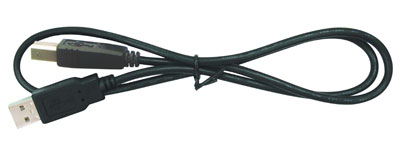

Cavo USB |
Software |

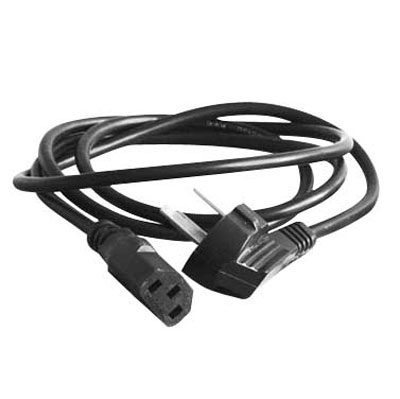

Cavo alimentazione
|
Borsa trasporto
opzionale |

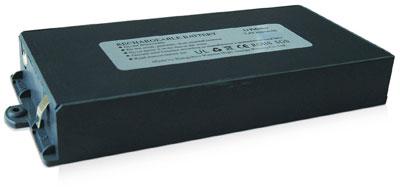

Batteria ricaricabile Li-ion opzionale
|
© Elpav Instruments |
OSCILLOSCOPIO DIGITALE
